Система диспетчеризации многофункционального комплекса «СASCADE PLAZA» реализована на базе операционной системы реального времени QNX и включает в себя графическое отображение состояния подсистем противопожарной безопасности:

• системы противодымной защиты;
• системы автоматического пожаротушения;
• системы противопожарного водопровода.

Кроме этого, на экран оператора выводится информация о снижении температуры воздуха внутри станции водяного пожаротушения ниже +5 С, загазованности подвального помещения и наличие связи с приборами управления систем.

Дружелюбный графический интерфейс обеспечивает отображение состояния подсистем в реальном времени и быстрый переход между окнами.

Понятие диспетчеризации включает в себя организацию постоянного наблюдения за работой различных подсистем в режиме реального времени. Посредством диспетчеризации инженерных систем осуществляется удаленный контроль и управление различными процессами, изменение рабочих параметров тех или иных устройств и компонентов, передача данных об их состоянии и ведение протоколов и баз данных со сведениями об их работе.

Структура системы диспетчеризации включает в себя два основных элемента: шкафы автоматики (либо приборы) и диспетчерский пункт. Внутри шкафов автоматики устанавливаются контроллеры, обеспечивающие сбор данных и выполняющие функции устройства управления.

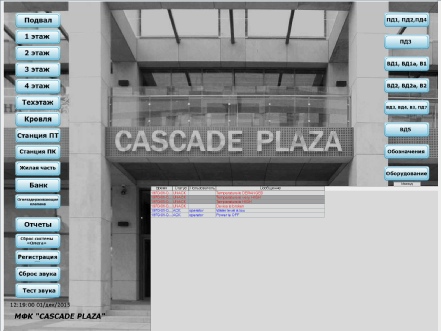

Окно отображения плана помещения с нанесенными органами управления подсистем.

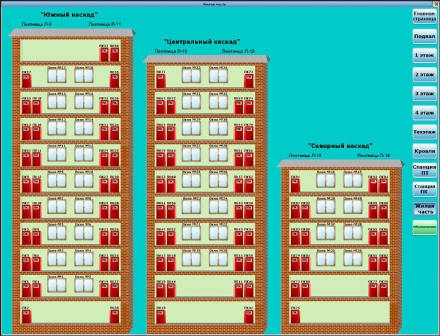

Окно схематического отображения расположения исполнительных приборов в общей части жилых помещений.

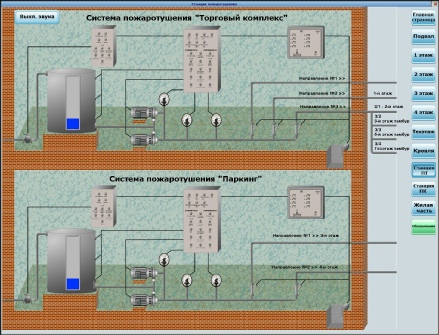

Окно отображения состояния оборудования станций спринклерного пожаротушения.

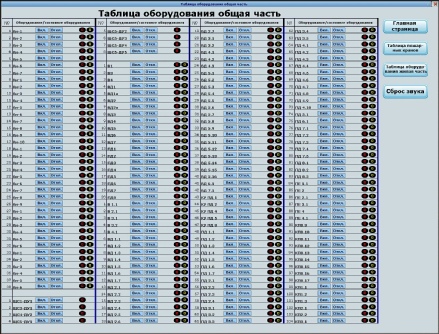

Окно отображения состояния исполнительных устройств и органов управления подсистем.
