Модуль контролю рівнів

МКУ - 1.3

Модуль контролю рівнів (МКУ) призначений для визначення рівня рідини в резервуарі та видачі сигналу керування на відповідне реле.

Технічні характеристики

1. Напруга живлення.......................................................................10В-14В

2. Струм споживання, не більше .......................................................0,1А

3. Тип контактів реле (перемикач) ............…....…..................…...........NC-Com-NO

4. Перетин проводів, що підключаються, не більше ............................1,5мм2

5. Струм комутації реле, не більше:

● змінний.................................................................................5А(250В),

● постійний..............................................................................5А(30В)

6. Довжина проводів, що підключаються до датчиків не більше ............4м.

7. Перетин проводів підключення датчиків, не менше ..........................0.75мм2

Комплект постачання

1. Контролер..............................1 шт.

2. Поплавок...............................2 шт.

3. Котушки.................................3 шт.

4. Труба....................................1 шт.

5. Заглушка...............................1 шт.

6. Коробка розгалужувальна.......3 шт.

7. Клемник 2х4 мм......................3 шт.

8. Винт М4х25 (нержавіючий).......3 шт.

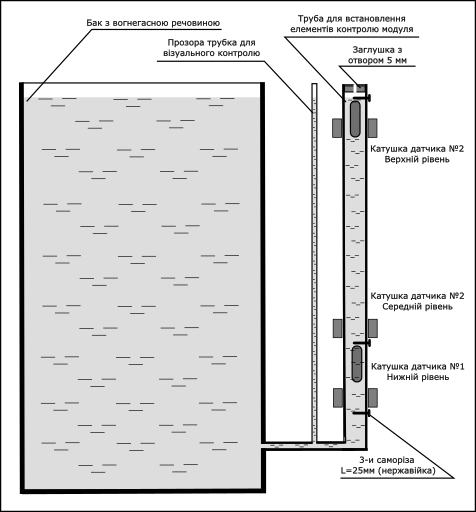

Схема встановлення елементів модуля

Зовнішній вигляд модуля

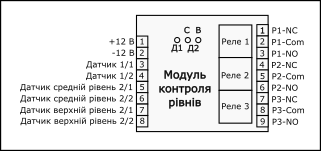

Схема зовнішніх підключень модуля
